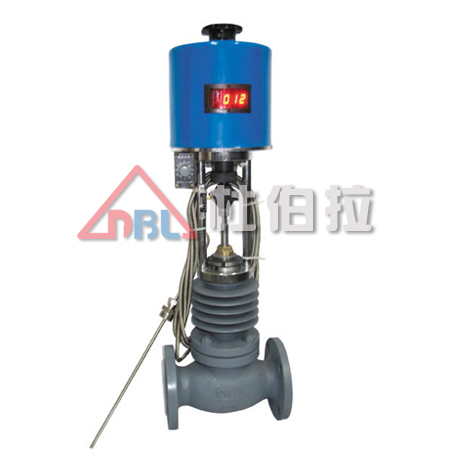

电动温度调节阀

产品说明
电动温度调节阀 结构与原理

调节阀由主阀、智能执行器与传感器三部分组成,根据用户需要,分别有加热型与冷却型两种结构。

加热型调节阀的结构与原理,见附图示:

工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即产生线性信号输入执行机构,驱使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质始终在设定温度范围内被控制.从而达到控温目的。

■ 电动温度调节阀 安装、使用与维护

1、安装

(1)安装前应对管道进行严格除污,吹净焊渣等杂物,否则将严重损坏阀门。

(2)调温阀应垂直装在水平管道上,介质流向应与阀体上的箭头指向一致。

(3)为使自控系统或检修阀门时仍能连续运行,应设置旁通阀、阀前须装过滤器、压力表,在传感器附近装测温计,便于现场监视与温度设定。
