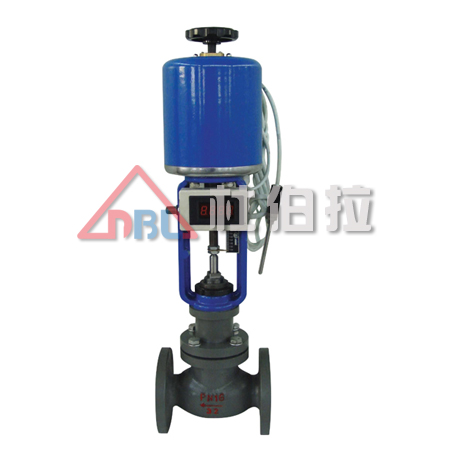

电控温度调节阀
电控温度调节阀(适用于较大口径及导热油控制)，该阀最大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，该阀结构简单，操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
■ 电动温控调节阀结构与原理 调节阀由主阀、智能执行器与传感器三部分组成，根据用户需要，分别有加热型与冷却型两种结构。 工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生线性信号输入执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制．从而达到控温目的。 ■ 特点 ﹡ 使用现场只须具有单相交流电源AC220V和温度传感器(温包)即可自成温控系统。可直接替代温包和自力式调节阀，更不须另将温控仪和执行器配接，是调节系统和自力式阀门的完美结合。 ﹡ 执行器内具有高度集成化的FDY-258T型温空模块，将温控仪和执行器合二为一，实现机电一体化，使温控系统简化。 ﹡ 适应范围广，可在很宽温度范围内温度控制。 ﹡ 控制精度高，响应速度快，性能稳定可靠；工作寿命长。 ﹡ 结构紧凑，安装调试，使用简便。电控温度调节阀执行机构主要技术参数
|
型号 |
DKZ-310/310C |
DKZ-410/410C |
DKZ-510/510C |
|||||||||
|
推力N |
4000 |
6400 |
16000 |
|||||||||
|
行程 |
10 |
16 |
25 |
30 |
18 |
30 |
40 |
60 |
30 |
50 |
60 |
100 |
|
全行程时间S |
8 |
12.5 |
20 |
24 |
15 |
24 |
32 |
48 |
16 |
30 |
37 |
62 |
DKZ型直行程电动执行机构可以与DDZ-Ⅲ型仪表配套使用,也可以与组装仪表及TA仪表配用.它以220V电源为动力4∼20mmA.DC,将此转变成与输入信号相对应的出轴直线位移,自动地操纵调节阀或其它终端机构等完成自动调节任务,或者配用电动操作器实现手动遥控.
该仪表具有连续调节,手动摇控,就地手操三种控制方式.使用DKZ直行程电动执行机构的自动调节系统需配用ZPE-3101型伺服放大器,DFD-1000型电动作器或手动操作器后才能实现自动调节系统手动←→自动无扰切换.
电控温度调节阀性能指标
|
项目 |
指标 |
|
|
基本误差％ |
≤±5.0 |
|
|
回差％ |
≤3.0 |
|
|
死区％ |
≤3.0 |
|
|
|
|
|
|
泄漏量 |
单座阀 |
10-4×阀的额定容量 |
|
双座阀 |
10-3×阀的额定容量 |
|
|
套筒阀 |
10-3×阀的额定容量 |
|
电控温度调节阀允许压差单座调节阀差压可参考下表先用,(双座,套筒阀一般可承受≤公称压力值).
|
使用情况 |
阀芯处于流开状态,关闭时阀后压力P2＝0 |
||||||||||
|
公称通径 |
阀座直径 |
执行机构 |
允许压差(MPa) |
||||||||
|
电动单座调节阀 |
|||||||||||
|
PN1.6(MPa) |
PN6.4(MPa) |
||||||||||
|
20 |
10 |
12 |
15 |
20 |
400,1000,2500 |
公称压力 |
3.8 |
2.7 |
1.7 |
1.0 |
|
|
公称压力 |
4.3 |
2.5 |
|||||||||
|
25 |
26 |
400,1000,2500 |
0.5 |
公称压力 |
0.6 |
3.6 |
|
||||
|
32 |
32 |
0.4 |
公称压力 |
0.4 |
2.3 |
|
|||||
|
40 |
40 |
400,1000 |
0.7 |
1.0 |
0.7 |
1.5 |
|
||||
|
50 |
50 |
0.5 |
1.0 |
0.5 |
1.0 |
|
|||||
|
65 |
66 |
6400,16000 |
1.4 |
1.4 |
|||||||
|
80 |
80 |
1.0 |
1.0 |
||||||||
|
100 |
100 |
0.6 |
0.6 |
||||||||
|
125 |
125 |
6400,16000 |
0.5 |
1.0 |
0.5 |
1.0 |
|||||
|
150 |
150 |
0.3 |
0.7 |
0.3 |
0.7 |
||||||
|
200 |
200 |
0.2 |
0.4 |
0.2 |
0.4 |
||||||
|
250 |
250 |
16000 |
0.3 |
0.3 |
|||||||
|
300 |
300 |
0.2 |
0.2 |
||||||||
电控温度调节阀主要零件材料及适用温度,介质
|
材料代号 |
C(WCB) |
P(304) |
R(316) |
|
|
主要 零件 |
阀体,阀盖 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
|
阀芯,阀座 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊 |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
填料 |
V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管 |
|||
|
垫片 |
增强聚四氟乙烯(F4) ,不锈钢垫片,金属石墨缠绕垫片 |
|||
|
推杆,衬套 |
2Cr13 |
|||
|
适用 工况 |
适用介质 |
水蒸汽油品类气液体 |
硝酸碱类腐蚀性气液体 |
醋酸类等腐蚀性气液体 |
|
常温型 |
-30∼+250 F4:≤200℃ |
-40∼+250 F4:≤200℃ |
-40∼+250℃ F4:≤200℃ |
|
|
高温型 |
-30∼+450℃ |
-40∼+450℃ |
-40∼+450℃ |
|
电控温度调节阀主要技术参数
|
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
||
|
阀座直径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
||
|
额定流量 |
单座 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
800 |
1200 |
|
|
|
双座 |
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
||
|
套筒 |
全量 |
|
15 |
|
35 |
50 |
|
125 |
190 |
|
400 |
630 |
|
|
||
|
0.6 |
|
9 |
|
20 |
30 |
|
75 |
115 |
|
240 |
350 |
|
|
|||
|
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||||
|
执行器型号 |
DKZ-310 |
DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-410/510 |
DKZ-510 |
||||||||||
|
出轴推力N•m |
4000 |
4000 |
4000 |
6400 |
6400/16000 |
16000 |
||||||||||
|
全行程时间S |
8 |
12.5 |
20 |
32 |
48/37 |
62 |
||||||||||
|
电源电压 |
AC220V 50Hz |
|||||||||||||||
|
输入信号 |
4∼20mA DC 0∼10mA DC |
|||||||||||||||
|
输入阻抗 |
Ⅱ型:200Ω Ⅲ型:250Ω |
|||||||||||||||
|
作用模式 |
电开式(K)型,电关式(B)型 |
|||||||||||||||
|
流量特性 |
等百分比,直线,快开性 |
|||||||||||||||
|
允许泄漏量(L/h) |
单座≤10-4×阀额定容量；双座≤10-3×额定容量；套筒:≤10-3×阀额定容量 |
|||||||||||||||
|
固有可调比R |
30:1 |
|||||||||||||||
|
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 |
|||||||||||||||
电控温度调节阀外形尺寸
1,电动单座,双座调节阀
|
公称通径 |
A×B |
L |
H |
H1 |
||||||
|
ZAZP单座 |
ZAZN双座 |
|||||||||
|
PN1.6 |
PN4.0 |
PN6.4 |
普通型 |
热片型 |
普通型 |
热片型 |
ZAZP |
ZAZN |
||
|
20 |
230×460 |
180 |
185 |
190 |
653 |
804 |
/ |
/ |
91 |
/ |
|
25 |
185 |
190 |
205 |
665 |
816 |
670 |
820 |
112 |
104 |
|
|
32 |
200 |
210 |
220 |
671 |
822 |
673 |
823 |
118 |
107 |
|
|
40 |
220 |
230 |
240 |
683 |
834 |
693 |
843 |
129 |
126 |
|
|
50 |
250 |
255 |
265 |
698 |
849 |
698 |
848 |
144 |
131 |
|
|
65 |
230×530 |
275 |
285 |
295 |
789 |
949 |
799 |
959 |
175 |
175 |
|
80 |
305 |
310 |
325 |
792 |
952 |
809 |
969 |
191 |
190 |
|
|
100 |
350 |
355 |
370 |
796 |
956 |
821 |
981 |
195 |
202 |
|
|
125 |
260×630 |
410 |
425 |
440 |
847 |
1062 |
872 |
1087 |
243 |
250 |
|
150 |
450 |
460 |
475 |
855 |
1070 |
882 |
1097 |
251 |
260 |
|
|
200 |
550 |
560 |
570 |
894 |
1109 |
924 |
1139 |
290 |
302 |
|
|
250 |
670 |
690 |
750 |
1156 |
1368 |
1156 |
1368 |
380 |
422 |
|
|
300 |
740 |
785 |
815 |
1215 |
1427 |
1215 |
1427 |
435 |
484 |
|
2,电动单座,套筒调节阀
|
公称通径 |
L(mm) |
A×B |
H(mm) |
H1(mm) |
|||
|
PN16 |
PN40 |
PN64 |
普通型 |
热片型 |
|||
|
25 |
185 |
200 |
210 |
230×460 |
668 |
819 |
75 |
|
40 |
220 |
235 |
251 |
684 |
835 |
95 |
|
|
50 |
254 |
267 |
286 |
684 |
835 |
98 |
|
|
80 |
295 |
317 |
337 |
230×530 |
785 |
946 |
130 |
|
100 |
350 |
368 |
394 |
795 |
946 |
156 |
|
|
150 |
450 |
473 |
508 |
260×630 |
945 |
1160 |
208 |
|
200 |
600 |
615 |
650 |
945 |
1160 |
250 |
|
|
250 |
650 |
670 |
690 |
1050 |
1320 |
265 |
|
|
300 |
740 |
770 |
800 |
1145 |
1380 |
295 |
|
